光纖激光焊接是采用連續光纖激光器,通過數字化精確控制激光脈沖的寬度,能量,重復頻率等參數把能量密度很高的激光束照射到兩部分材料上,使局部受熱熔化,然后冷卻凝固連成一體。
1、光纖連續激光焊接機的光源是采用150瓦QCW激光器或者500-2000瓦光纖連續激光器,激光器壽命長,壽命可達10萬小時,連續激光焊接機激光器具有免維護,高穩定性,使用成本低,
2、激光器焊接具有能量密度高,熱變形小,熱影響區域窄而熔深大。
3、焊縫細,深度大,錐度小,精度高,焊縫外觀光滑平整美觀,焊縫呈線狀;
4、光纖輸出,容易與自動化或機器人配套提高生產效率,并且可以滿足生產現場長時間工作。

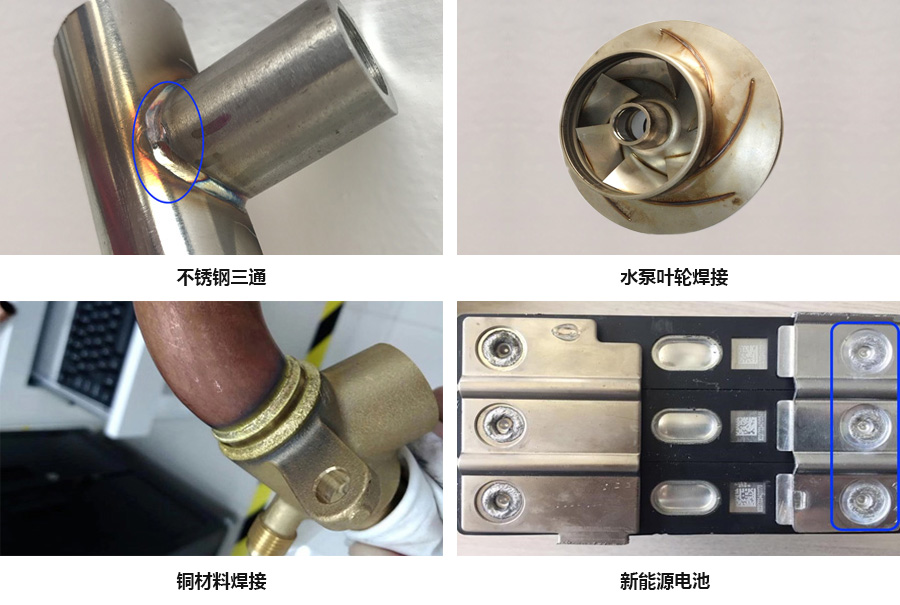

廣泛應用于手機電池外殼、電子元件、手機通訊、精密器械、五金制品、汽車配件、眼鏡鐘表、首飾飾品、醫療器械五金零件、模具修補等行業。
型號 | CW-3000 | CW-4000 | CW-6000 | CW-8000 |
激光功率 | 3000W | 4000W | 6000W | 8000W |
激光波長 | 1070nm | 1070nm | 1070nm | 1070nm |
工作方式 | 連續 | 連續 | 連續 | 連續 |
焊接深度 | 0.5-6mm | 0.5-7mm | 0.5-8.5mm | 0.1-10mm |
光纖長度 | 5m/10m | 5/10/15m | 5/10/15m | 5/10/15m |
定位系統 | 紅光/CCD | 紅光/CCD | 紅光/CCD | 紅光/CCD |
冷卻方式 | 水冷 | 水冷 | 水冷 | 水冷 |
電力需求 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
光束質量 | M2<1.2 | M2<1.2 | M2<1.2 | M2<1.2 |
最小光斑 | 0.2nm | 0.2nm | 0.2nm | 0.2nm |
整機功率 | 12KW | 16KW | 24KW | 32KW |
