光纖傳輸激光焊接機是將高能激光束耦合進入光纖,遠距離傳輸后,通過準直鏡準直為平行光,再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位,施行柔性傳輸非接觸焊接,具有更大的靈活性。光纖傳輸激光焊接機激光束可實現時間和能量上的分光,能進行多光束同時加工,為更精密的焊接提供了條件。
1、操作臺與控制柜分離,操作方便,可以實現多工位同時焊接。
2、光纖傳輸整形后,光束質量好,能量均勻。
3、焊接速度快、深度大、變形小,更可焊接難熔材料。

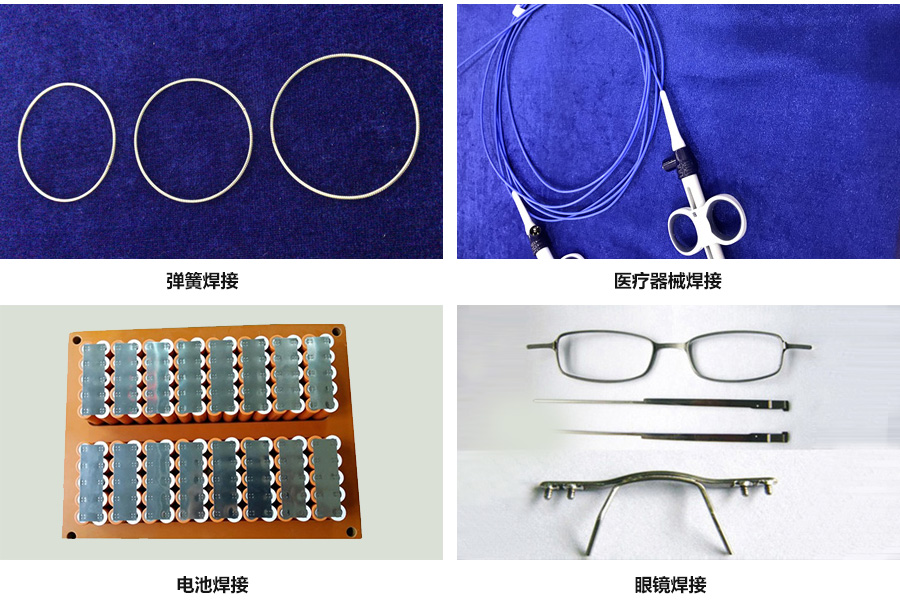

廣泛應用于電池、太陽能、手機通訊、光纖通訊器件、眼鏡架、模具、電子電器、儀器儀表、金銀首飾、精密器件、醫療器械、航空航天器件、汽車行業、馬達行業等。
型號 | WF-200 | WF-400 | W500 |
最大激光功率 | 200W | 400W | 500W |
單脈沖最大能量 | 50J | 100J | 100J |
激光波長 | 1.06μm | 1.06μm | 1.06μm |
電流峰值 | 50-230A | 50-230A | 50-500A |
激光焊接頻率 | <=50HZ | <=100HZ | <=100HZ |
激光焊接深度 | 0.1-1.0mm | 0.1-2.0mm | 0.1-2.5mm |
脈沖寬度 | 0.5-20ms | 0.5-20ms | 0.5-20ms |
輸出光路 | 1-4路可選 | 1-4路可選 | 1-4路可選 |
能量反饋 | 負反饋可選 | 負反饋可選 | 負反饋可選 |
標準工作臺行程 | 400*600mm | 400*600mm | 400*600mm |
電力需求: | 380V/50Hz | 380V/50Hz | 380V/50Hz/40A |
冷卻方式: | 內置循環水冷卻 | 內置循環水冷 | 內置循環水冷 |
整機耗電功率 | 6KW | 12KW | 16KW |
設備尺寸 | 2000*1000*1500 | 2000*1000*1500 | 2000*1000*1500 |
設備重量 | 300kg | 400kg | 500kg |
